Penetrograaf zelfschrijvend compleet in koffer

Artnr
h8750

  • Voor het controleren van de penetratieweerstand van de bodem
  • Ideaal meetinstrument voor o.a. aannemers, landbouwkundigen en hoveniers
  • Complete set in koffer met penetrograaf, penetratieconussen, sondeerstangen, speciale pennen, grafiekpapier, etc.
  • Resultaten worden tijdens de metingen grafisch vastgelegd
  • Eenvoudig te bedienen

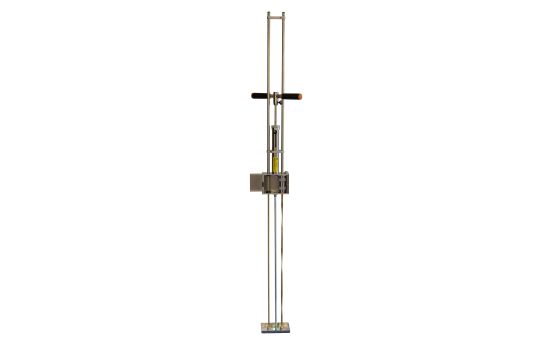

Zelfschrijvende penetrograaf om de penetratieweerstand van de bodem te meten

Met deze zelfschrijvende penetrograaf van Eijkelkamp kunt u de penetratieweerstand van de bodem controleren. Het is een ideaal instrument voor onder andere aannemers, landbouwkundigen en hoveniers. Deze zelfschrijvende penetrograaf noteert de krachten in een grafiek, laat de verstoorde lagen perfect zien en toont de gecompacteerde of extra verdichte lagen aan. Het instrumenthuis is weerbestendig.

U kunt de penetrograaf inzetten bij werkzaamheden als:

  • controle op berijdbaarheid en betreedbaarheid van gronden zoals voetpaden of verkeerswegen;
  • het controleren van kunstmatige verdichtingen, zoals met zand gevulde greppels;
  • algemene bodemkundige onderzoeken zoals profielbeschrijvingen;
  • onderzoek naar (slechte) groei-omstandigheden voor bijvoorbeeld bomen in stedelijke straten en parken;
  • de penetratieweerstand van de aanwezige bodemlagen.

Eenvoudig te bedienen

De penetrograaf is makkelijk te bedienen: om te meten hoeft u de sondeerstang met conus slechts één maal in de bodem te drukken. De waterpas zorgt ervoor dat dit verticaal gebeurt. Kracht zetten is niet nodig: de drukkracht is beperkt tot 50 kg.

Zelfschrijvend houdt in dat de penetrograaf tijdens de metingen de resultaten direct grafisch vastlegt. Dat voorkomt een hoop werk achteraf! Het principe van de metingen is gebaseerd op het indrukken van een gekalibreerde veer, terwijl het grafiekpapier door de recorder gelijktijdig wordt voortbewogen in verhouding tot de diepte van de sonde. Zo kunt u de gegevens onmiddellijk overnemen en makkelijk vastleggen.

Het meetbereik van de penetrograaf loopt tot 5000 kN/m2 (= 5 MPa). Het instrument is geschikt voor metingen tot een diepte van 80 cm. Daarnaast is het mogelijk om continumetingen te verrichten. In dat geval wordt elke laag van het bodemprofiel tot een diepte van 0,8 m op het recorderpapier gemarkeerd.

Complete set

Deze complete set bevat naast de penetrograaf verschillende penetratieconussen, sondeerstangen en speciale pennen en grafiekpapier voor de recorder. Daarnaast is deze set inclusief reserveonderdelen, handleiding, conuscontrole en gereedschap. Alles is overzichtelijk op te bergen en mee te nemen in de bijbehorende aluminium draag- en transportkoffer.

Uiteraard testen wij de penetrograaf uitgebreid voordat deze naar de klant gaat.

Specificaties

Specificaties
Maximale meetdiepte 80 cm
Meetnauwkeurigheid ± 4 %
Gewicht 15 kg
Conushoek 60°
Verpakkingsafmetingen 117 x 29 x 23 cm
Type Analoog
Toepassing Geotechnisch bodemonderzoek
Materiaal RVS, staal, ander materiaal
